План ПНР по станциям повышения давления ХВС

Пусконаладка станций повышения давления ХВС: от монтажа до комплексного опробования

Станции повышения давления (СПД) холодного водоснабжения — это сложные инженерные объекты, обеспечивающие стабильный напор воды в жилых комплексах, бизнес-центрах и на промышленных предприятиях. От качества пусконаладочных работ (ПНР) напрямую зависит не только комфорт конечных пользователей, но и ресурс дорогостоящего оборудования. В этой статье мы рассмотрим структурированный подход к проведению ПНР, который позволяет минимизировать риски аварий и гарантировать соответствие объекта проектным параметрам.

1. Подготовительный этап: проверка «фундамента»

Прежде чем подать питание на частотные преобразователи или открыть задвижки, необходимо убедиться в готовности строительно-монтажной части. На этом этапе комиссия проверяет:

➤ Соответствие монтажа проекту: Сверяются диаметры трубопроводов, наличие обводных линий (байпасов), исправность запорной арматуры и обратных клапанов.
➤ Заземление и молниезащита: Проверяется целостность контура заземления, что критически важно для насосов с частотным регулированием.
➤ Документальное сопровождение: Наличие актов на скрытые работы, сертификатов на оборудование, паспортов насосов и двигателей.

Если в составе СПД предусмотрены резервуары чистой воды, перед началом наладки проверяется герметичность гидроизоляции и работоспособность датчиков уровня.

2. Санитарная подготовка и гидравлические испытания

Для систем хозяйственно-питьевого назначения этап является обязательным и строго регламентируется СанПиН. Работы включают:

➤ Промывка и дезинфекция: Внутренние полости трубопроводов и корпуса насосов промываются водой с последующей дезинфекцией раствором, содержащим активный хлор. По завершении процесса отбираются пробы воды для лабораторного анализа.
➤ Опрессовка: Система заполняется водой, и давление поднимается до пробного значения (обычно 1,25 от рабочего). Выдержка давления в течение 10–30 минут позволяет выявить дефекты фланцевых соединений и сварных швов до момента пуска автоматики.

3. Наладка электротехнической части и автоматики

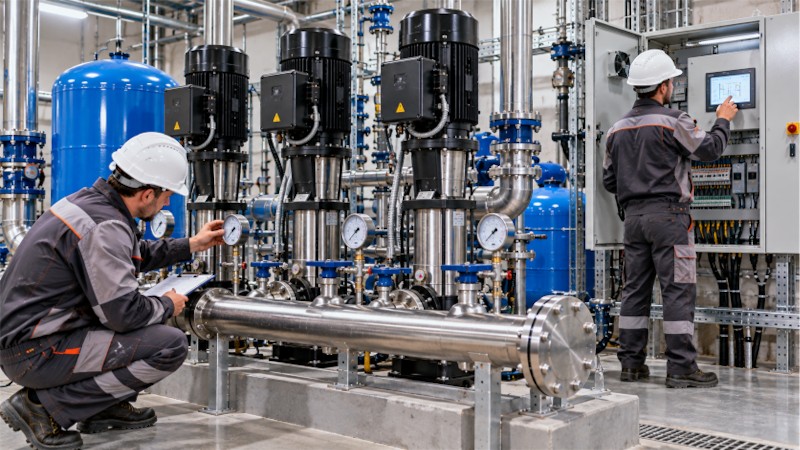

Современные СПД работают под управлением программируемых логических контроллеров (ПЛК) и частотных преобразователей. Настройка «сухими» способами (без подачи воды) включает:

➤ Конфигурация вводов: Проверка правильности фазировки, настройка защиты от перекоса фаз и короткого замыкания.
➤ Настройка датчиков: Калибровка датчиков давления на всасывающем и напорном коллекторах, настройка реле «сухого хода» (защита от работы без воды).
➤ Программирование логики: Загрузка алгоритмов работы в контроллер: чередование насосов (по времени или по наработке моточасов), режим «ведущий-ведомый» (Master-Slave), настройка «спящего режима» (Sleep mode) для энергосбережения в часы минимального водоразбора.

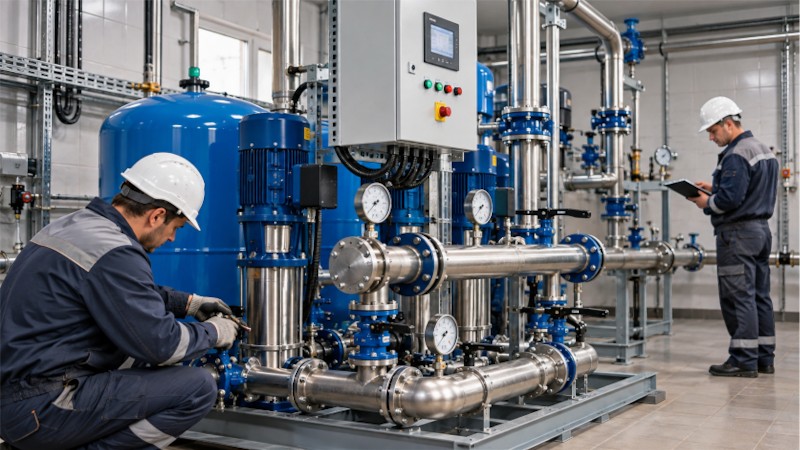

4. Пробный пуск и гидравлическая настройка

Переход к активной фазе ПНР требует присутствия представителей эксплуатационной службы заказчика. Процесс выполняется поэтапно:

Заполнение и воздухоудаление: Медленное заполнение насосов водой с обязательным страгиванием воздуха через спускные вентили. Работа насоса с воздушной пробкой недопустима — это приводит к кавитации и разрушению подшипников.

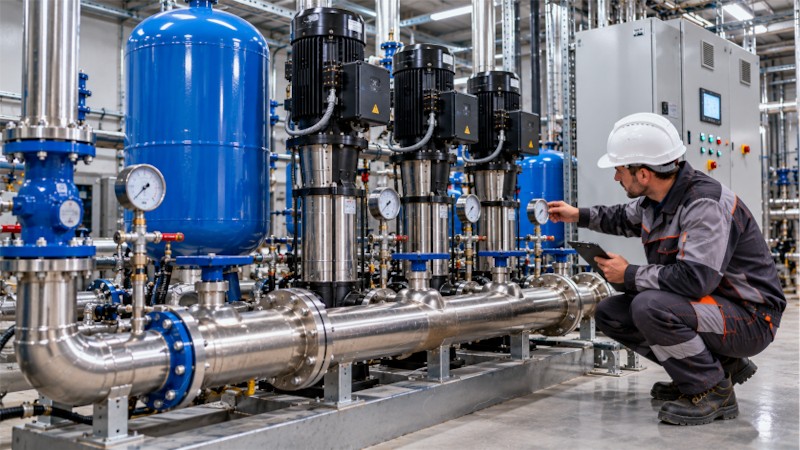

Ручной режим: Поочередный пуск каждого насоса в ручном режиме. Проверяется направление вращения рабочего колеса, уровень вибрации, нагрев корпуса двигателя и подшипниковых узлов.
Автоматический режим и ПИД-регулирование: Включение автоматического режима поддержания давления. Настройка коэффициентов ПИД-регулятора (пропорциональный, интегральный, дифференциальный) производится путем имитации водоразбора — открытия и закрытия задвижки на выходе коллектора. Цель — добиться плавного выхода на заданное давление без «раскачки» (гистерезиса).

5. Настройка защит и аварийных сигнализаций

Надежность СПД определяется ее способностью корректно реагировать на нештатные ситуации. В ходе ПНР в обязательном порядке имитируются следующие аварийные сценарии:

➤ Сухой ход: Отключение при падении давления на всасе ниже критического уровня.
➤ Перегрузка: Проверка срабатывания тепловых реле или электронной защиты двигателя.
➤ Разрыв трубопровода: Проверка логики аварийной остановки при резком падении давления в напорной линии (защита от «большого расхода»).
➤ Пожарный режим: Если СПД интегрирована в систему противопожарной защиты, проверяется приоритет сигнала от пожарной сигнализации (обход защит, выход на максимальные параметры).

6. Комплексное опробование и сдача в эксплуатацию

Заключительный этап, подтверждающий готовность объекта к промышленной эксплуатации. В течение 72 часов непрерывной работы (или времени, оговоренного проектом) станция функционирует в автоматическом режиме под нагрузкой реального водопотребления.

В ходе опробования фиксируются:

➤ Стабильность поддержания давления при пиковых и минимальных расходах.
➤ Отсутствие ложных срабатываний защит.
➤ Параметры энергопотребления и их соответствие паспортным данным.

Итоговые документы

По завершении всех этапов заказчику передается пакет исполнительной документации:

Акты гидравлических испытаний и промывки (дезинфекции).
Протоколы настройки частотных преобразователей и контроллера.
Журнал комплексного опробования оборудования.
Акт приемки в эксплуатацию пусконаладочной комиссии.

Заключение

Пусконаладка станций повышения давления ХВС — это не просто включение «красной кнопки», а комплекс инженерных процедур, требующих высокой квалификации персонала. Строгое соблюдение последовательности этапов (от «сухой» настройки автоматики до имитации аварийных режимов) позволяет не только сдать объект в срок, но и обеспечить многолетнюю безаварийную работу оборудования.

Если вы планируете проведение ПНР на своем объекте, рекомендуем доверять эти работы организациям, имеющим свидетельства СРО и опыт наладки оборудования.

Ниже приведен типовой перечень этапов, который можно использовать как основу для технического задания или регламента работ.

План пусконаладочных работ (ПНР) для станций повышения давления (СПД) холодного водоснабжения (ХВС) обычно составляется в строгой последовательности — от проверки строительной части до комплексного опробования под нагрузкой.

1. Подготовительный этап

Перед началом наладки необходимо проверить готовность объекта:

➤ Проверка монтажа: Соответствие оборудования проекту, наличие заземления, исправность задвижек и обратных клапанов.
➤ Документация: Наличие актов на скрытые работы, сертификатов на оборудование, паспортов на насосы и частотные преобразователи.
➤ Чистота системы: Промывка и дезинфекция трубопроводов ХВС (обязательно с составлением акта).

2. Электрическая часть и автоматика

На этом этапе проверяется работа "сухими" способами, без воды:

➤ Проверка вводов: Напряжение на вводных щитах, правильность фазировки.
➤ Наладка автоматики: Проверка логики работы контроллера (PLC), настройка датчиков давления (на всасе и нагнетании), проверка датчиков "сухого хода" и уровня воды (если есть приемный бак).
➤ Частотные преобразователи (ПЧ): Конфигурирование параметров ПЧ под конкретные двигатели, проверка режима "Спящий режим" (Sleep mode) для энергосбережения.

3. Гидравлические испытания и пуск

Самый ответственный этап, требующий присутствия представителей эксплуатационной службы:

➤ Заполнение системы: Медленное заполнение насосов и трубопроводов водой для вытеснения воздуха (обязательно стравить воздух через вентили).
➤ Испытание на давление: Опрессовка системы пробным давлением (обычно 1,25 от рабочего) для проверки герметичности фланцевых соединений.
➤ Пробный пуск: Включение каждого насоса отдельно в ручном режиме для проверки направления вращения, вибрации и нагрева подшипников.

4. Наладка режимов работы

Финальная настройка под реальные параметры сети:

➤ Настройка ПИД-регулятора: Настройка поддержания постоянного давления в коллекторе при изменении водоразбора (открытие/закрытие кранов на сети).
➤ Настройка переключений: Настройка алгоритма переключения насосов (по времени или по количеству пусков), проверка работы резервного насоса в автоматическом режиме при отключении рабочего.
➤ Защита: Имитация аварий (сухой ход, перегрузка, короткое замыкание) для проверки корректности аварийной сигнализации и остановки.

5. Комплексное опробование

➤ Непрерывная работа: Совместная работа оборудования под нагрузкой в течение 72 часов (или согласно ТУ).
➤ Снятие характеристик: Замеры производительности, напора, потребляемой мощности, сравнение с паспортными данными.

Важные примечания для включения в план:

➤ Обеззараживание: Если СПД находится на сети питьевого водоснабжения, после монтажа часто требуется повторная промывка и анализ воды (перед допуском в эксплуатацию)
➤ Допуск: К ПНР допускается персонал, прошедший обучение по электробезопасности (группа не ниже III) и имеющий допуск к обслуживанию насосных агрегатов.
➤ Исполнительная документация: По итогам работ оформляются протоколы наладки, паспорта ПЧ, акт приемки в эксплуатацию.

Рекомендуется уточнять последовательность этапов в зависимости от конкретного проекта (например, наличие резервуара чистой воды или прямое присоединение к городской сети).
